Justera skrivhuvudet manuellt

Obs!

• Mer information om automatisk justering av skrivhuvudet finns i Justera Skrivhuvud.

Vad du behöver: tre ark vanligt papper av A4- eller Letter-format

1. Kontrollera att skrivaren är påslagen.

2. Lägg i tre ark vanligt papper med A4- eller Letter-format i kassetten.

   • Fylla på papper i kassetten

3. Välj (Konfiguration) på HEM-skärmen.

   • Använda manöverpanelen

   Skärmen för inställningsmenyn visas.

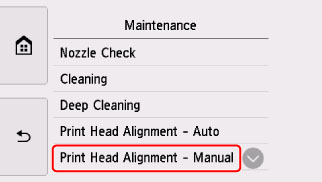

4. Välj Underhåll (Maintenance).

   Skärmen Underhåll (Maintenance) visas.

5. Välj Manuell justering av skrivhuvud (Print Head Alignment - Manual).



   Bekräftelseskärmen visas.

   Obs!

   • Välj Skriv ut huvudjusteringsvärde (Print the head alignment value) om du vill skriva ut och kontrollera aktuella värden för justering av skrivhuvudets läge.

6. Läs meddelandet och välj Ja (Yes).

   Manöverpanelen öppnas och utmatningsfacket dras ut automatiskt.

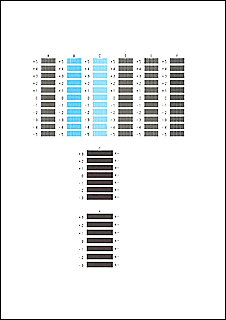

   Mönstret för justering av skrivhuvud skrivs ut.

7. När Skrevs mönstren ut ordentligt? (Did the patterns print correctly?) visas kontrollerar du att mönstret skrevs ut ordentligt och om det gjorde det väljer du Ja (Yes).

8. Läs meddelandet och välj Nästa (Next).

   Inmatningsfönstret för värden för justering av skrivhuvudets läge visas.



9. Granska de första mönstren och tryck på A. Leta upp mönstret med de minst tydliga ränderna i kolumn A och välj sedan numret för det mönstret.



   Obs!

   • Om alla mönster ser olika ut väljer du mönstret med de minst tydliga vertikala ränderna.

     Svaga vertikala ränder



     Tydliga vertikala rader



   • Om alla mönster ser olika ut väljer du mönstret med de minst tydliga horisontella ränderna.

     Svaga horisontella ränder



     Tydliga horisontella ränder



10. Upprepa de här stegen tills du är klar med inmatningen av mönsternumrena för kolumnerna B till H. Välj sedan OK.

11. Läs meddelandet och välj OK.

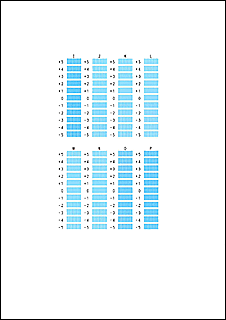

    Den andra mönsteruppsättningen skrivs ut.

12. Granska de andra mönstren och tryck på I. Leta upp mönstret med de minst tydliga ränderna i kolumn I och välj sedan numret för det mönstret.



    Obs!

    • Om alla mönster ser olika ut väljer du mönstret med de minst tydliga vertikala ränderna.

      Svaga vertikala ränder



      Tydliga vertikala rader



13. Upprepa de här stegen tills du är klar med inmatningen av mönsternumrena för kolumnerna J till P och välj sedan OK.

14. Läs meddelandet och välj OK.

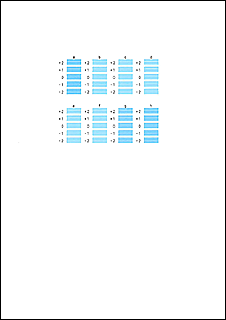

    Den tredje mönsteruppsättningen skrivs ut.

15. Granska det tredje mönstret och tryck på a. Leta upp mönstret med de minst tydliga strecken i kolumn a och välj sedan numret för det mönstret.



    Obs!

    • Om alla mönster ser olika ut väljer du mönstret med de minst tydliga horisontella strecken.

      Svaga horisontella streck



      Tydliga horisontella ränder



16. Upprepa de här stegen tills du är klar med inmatningen av mönsternumrena för kolumnerna b till h och välj sedan OK.

17. När bekräftelsemeddelandet visas väljer du OK.
